無負壓供水設備是一種加壓供水機組，直接與市政供水管網聯接、在市政管網剩余壓力基礎上串聯疊壓供水而確保市政管網壓力不小于設定保護壓力的二次加壓供水設備。
整套設備由穩流罐、真空抑制器、變頻調速水泵機組、壓力傳感器、變頻控制柜、倒流防止器、消毒裝置（可選）、小流量保壓罐（可選）等組成。從市政管網引來的進水管直接連接到穩流罐的進水口，穩流罐的出水口通過消毒裝置后連接到加壓泵組的進水管，加壓機組的出水管與用戶用水管連接，直接向用戶管網供水。
無負壓供水設備的核心是在二次加壓供水系統運行過程中可防止負壓產生，消除機組運行對市政管網的影響，在保證不影響附近用戶用水的前提下實現安全、可靠、平穩、供水。
無負壓供水設備又被稱之為管網疊壓供水設備，目前市場上主要有罐式無負壓供水設備與箱式無負壓供水設備。

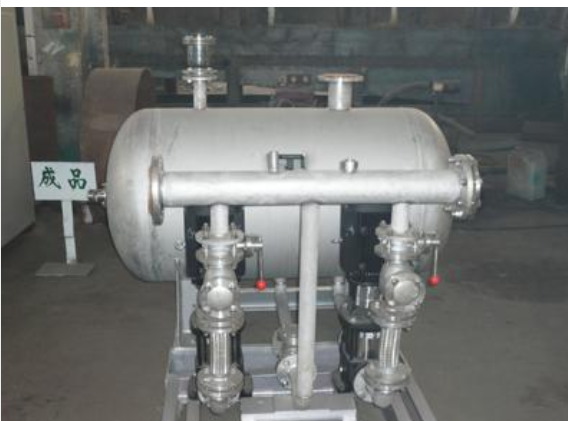

穩流罐式無負壓供水設備
罐式無負壓供水設備在水泵前裝設壓力密封罐，罐內部或外部加設穩流補償器（又稱“真空消除器”），水泵通過穩流罐吸水，加壓后供至用戶，靠穩流補償器的調節作用，降低對公共供水管網的影響。此方式無儲備水量，城市公共供水管網停水時，易出現斷水現象。

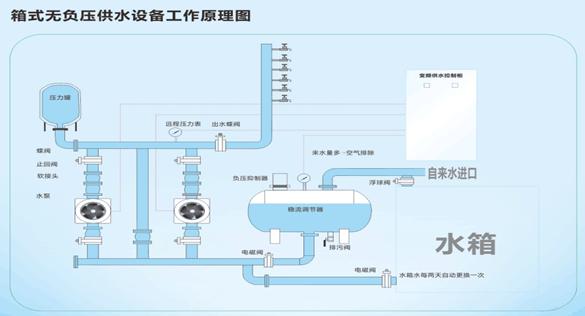

箱式無負壓供水設備
該方式設有不承壓的調節水箱，通過電控裝置，使調節水箱內的水每天至少循環兩次(可調)，確保水質不變。當市政管網的水量、水壓條件能滿足無負壓供水要求時，直接從市政管網取水；否則，從調節水箱取水。此方式具備一定的儲備水量，可用于供水管網不穩定的區域，但是由于存在水箱和檢修人孔，仍要按規定定期進行清洗消毒。
無負壓供水設備工作原理
穩流罐式無負壓供水設備與市政管網直接連接，在市政管網剩余壓力的基礎上串聯疊壓供水。
（1）變頻恒壓供水：當市政管網供水量大于用戶用水量時，穩流罐式無負壓供水設備變頻恒壓供水，此時穩流罐中存儲一定量的承壓水。
（2）消除負壓：當用戶用水量增加導致市政管網與穩流罐連接處壓力下降，當壓力降低到相對壓力0以下時，在穩流罐中形成負壓，真空抑制器的進氣閥門打開，大氣進入穩流罐。此時，穩流罐相當于一個具有自由液面的開口水箱，壓力與大氣相同，負壓被消除。水位下降到設定值時，液位控制器將控制信號傳遞給變頻控制柜中的控制系統，控制加壓機組停止工作，用戶停水；當用戶用水量減小時，穩流罐中水位上升，氣體從真空抑制器排氣閥門排除，壓力恢復正常后，加壓機組重新自動啟動，恢復供水。
（3）停水停機功能：當市政管網停水時，加壓機組在液位控制器控制下自動停止運行，市政管網供水恢復后，自動啟動重新恢復正常供水。
（4）小流量休眠功能：用戶不用水或用水量很小時設備自動進入休眠狀態(停機)并保持供水壓力，用戶恢復用水時系統自動喚醒，恢復正常供水。
（5）停電繼續供水：當小區停電時，由市政管網繼續向低區用戶供水，停電不停水。設備恢復供電后，自動啟動，恢復正常供水。
無負壓供水機組選型及尺寸表
|
參考戶數 |
型號 |
流量m3/h |
穩流罐尺寸 |
一罐三泵尺寸 |
|
20 |
WFY-10/□ |
10 |
DN600X1300 |
1300*1500*1000 |
|
50 |
WFY-18/□ |
18 |
DN600X1300 |
1300*1500*1000 |
|
100 |
WFY-24/□ |
24 |
DN800X1500 |
1500*1850*1350 |
|
150 |
WFY-30/□ |
30 |
DN800X1500 |
1500*1850*1350 |
|
200 |
WFY-34/□ |
34 |
DN800X1500 |
1500*1850*1350 |
|
250 |
WFY-40/□ |
40 |
DN800X1500 |
1500*1850*1350 |
|
300 |
WFY-46/□ |
46 |
DN800X1500 |
1500*1850*1350 |
|
350 |
WFY-48/□ |
48 |
DN800X1500 |
1500*1850*1350 |
|
400 |
WFY-53/□ |
53 |
DN800X1500 |
1500*1850*1350 |
|
500 |
WFY-63/□ |
63 |
DN800X1500 |
1500*1850*1350 |
|
600 |
WFY-72/□ |
72 |
DN800X1500 |
1500*1850*1350 |
|
700 |
WFY-80/□ |
80 |
DN800X1500 |
1500*1850*1350 |
|
800 |
WFY-90/□ |
90 |
DN800X1500 |
1500*1850*1350 |
|
900 |
WFY-98/□ |
98 |
DN800X1500 |
1500*1850*1350 |
|
1000 |
WFY-107/□ |
107 |
DN1000X1800 |
1800*2150*1550 |
|
1250 |
WFY-133/□ |
133 |
DN1000X1800 |
1800*2150*1550 |
|
1500 |
WFY-154/□ |
154 |
DN1000X1800 |
1800*2150*1550 |
注：1、□…表示水泵揚程(米) 2、一罐三泵尺寸 ，為不含電控柜的尺寸。
