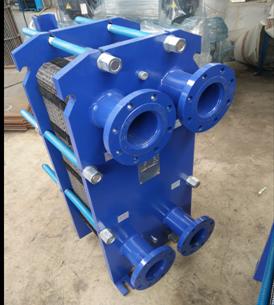

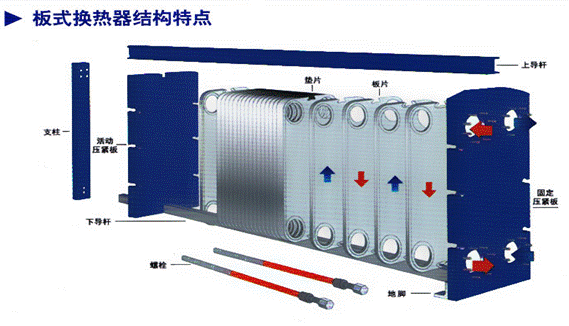

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器。由許多沖壓有波紋薄板按一定間隔，四周通過墊片密封，并用框架和壓緊板重疊壓緊而成，板片和墊片的四個角孔形成了流體的分配管和匯集管，同時又合理地將冷熱流體分開，使其分別在每塊板片兩側的流道中流動，通過板片進行熱交換各種板片之間形成薄矩形通道，通過板片進行熱量交換。
板式換熱器是液—液、液—汽進行熱交換的理想設備。它具有換熱效率高、熱損失小、結構緊湊輕巧、占地面積小、應用廣泛、使用壽命長等特點。
板式換熱器板片材質
|
材料 |
使用溫度 |
適用介質 |
|
不銹鋼 |
SUS304/SUS321/SUS316/SUS316L |
水、蒸汽、食用油、礦物油、酸堿介質，不適宜含氯離子較高的場合 |
|
工業純鈦 |
TA1 TA2 |
鹽水、海水及含氯離子較高的場合 |
|
哈氏合金 |
Hastelloy C-276 |
濃硫酸、鹽酸、磷酸、強氧化性介質的場合 |
|
鋁板 |
|
鹽水、海水場合替代SUS316L |
密封墊片材料
|
材料 |
使用溫度 |
適用介質 |
|
三元乙丙EPDM |
-20~150℃ |
水、蒸汽、一般有機無機酸類、堿類及化學介質 |
|
丁腈橡膠 NBR |
-20~120℃ |
水、油類、醛及一般腐蝕介質 |
|
氟橡膠 FKM |
0~180℃ |
有機溶液、酸、堿、醇、油類、水、蒸汽 |
|
硅橡膠 |
-20~230℃ |
高溫場合，部分油類、酒精 |
|
氯丁橡膠Neoprene |
-20~150℃ |
水、氟利昂 |
|
食品橡膠 |
-20~150℃ |
各種食品物料、制藥行業的物料 |
板式換熱器板型尺寸表
|
BR等截面系列（BRB不等截面系列） |
||||
|
管口尺寸 |
型號 |
設備外形 |
BR管口中心距離 |
BRB管口中心距離 |
|
DN40或DN50絲接 |
BR0.12 |
581*320 |
340*146 |
|
|
BR0.18 |
831*320 |
590*146 |
|
|
|
DN65-DN80 (DN65/DN80) |
BR0.21 |
824*420 |
464*200 |
464*200 |
|
BR0.28 |
1024*420 |
664*200 |
664*200 |
|
|
BR0.31 |
1124*420 |
764*200 |
764*200 |
|
|
BR0.38 |
1324*420 |
964*200 |
964*200 |
|
|
DN100 (DN100/DN125) |
BR0.36 |
1092*490 |
703*240 |
703*240 |
|
BR0.41 |
1292*490 |
831*240 |
831*240 |
|
|
BR0.50 |
1439*490 |
1050*240 |
1050*240 |
|
|
DN125-DN150 (DN125/DN150) |
BR0.46 |
1205*610 |
682*286 |
682*289 |
|
BR0.61 |
1505*610 |
982*286 |
982*289 |
|
|
BR0.76 |
1805*610 |
1282*286 |
1282*289 |
|
|
DN200 (DN150/DN200) |
BR0.65 |
1371*726 |
788*344 |
788*369 |
|
BR0.81 |
1630*726 |
1051*344 |
1051*369 |
|
|
BR0.87 |
1727*726 |
1145*344 |
1145*369 |
|
|
BR1.17 |
2215*726 |
1632*344 |
1632*369 |
|
|
DN250 （DN200/DN250） |
BR1.05 |
1719*830 |
1080*434 |
1080*459 |
|
BR1.36 |
2119*830 |
1480*434 |
1480*459 |
|
|
BR1.58 |
2419*830 |
1780*434 |
1780*459 |
|
|
DN300-DN350 |
BR2.0 |
2440*1170 |
1589*592 |
|
|
BR2.3 |
2740*1170 |
1889*592 |
|
|
|
DN400-DN450 |
BR2.7 |
2665*1358 |
1642*676 |
|
|
BR3.15 |
3045*1358 |
2004*676 |
|
|
