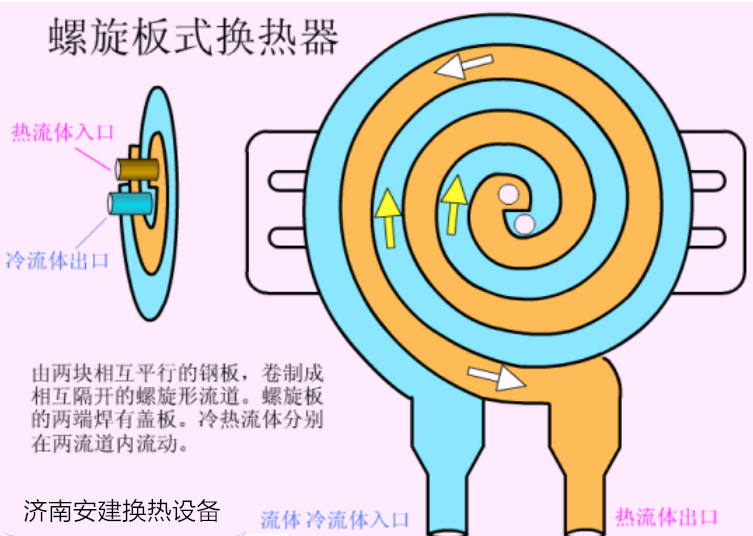

螺旋板式換熱器是由兩張間隔一定的平行薄金屬板卷制而成的。兩張薄金屬板形成兩個同心的螺旋型通道，兩板之間焊有定距柱以維持通道間距，在螺旋板兩側焊有蓋板。冷、熱流體分別通過兩條通道，通過薄板進行換熱。
一，它的優點是：
1，螺旋通道中的流體由于慣性離心力的作用和定距柱的干擾，在較低雷諾數下即達到湍流，并且允許選用較高的流速，故傳熱系數大；
2，由于流速較高，又有慣性離心力的作用，流體中懸浮物不易沉積下來，故螺旋板式換熱器不易結垢和堵塞；
3，由于流體的流程長和兩流體可進行完全逆流，故可在較小的溫差下操作，能充分利用低溫?zé)嵩矗?/span>
4，結構緊湊，單位體積的傳熱面積約為管殼式換熱器的3倍。
二，它的缺點是：
1，操作溫度和壓力不宜太高，目前最高操作壓力為2MPa，溫度在400℃以下；
2，因整個換熱器為卷制而成，一旦發現泄漏，維修很困難。
